| 1.基本參數 | |
| 測量介質 | 液體(水、純水、有機液、無機液等無纖維、顆粒雜質的液體) |
| 執行標準 | 渦輪流量傳感器（JB/T9246-1999） |
| 公稱通徑 | DN4 -- DN200mm |
| 儀表口徑及連接方式 | 4、6、10、15、20、25、32、40采用螺紋、法蘭、卡箍型連接 |
| （15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接 | |
| 介質粘度 | 小于5×10-6m2/s(大于5×10-6m2/s的液體，要對流量計進行實液標定后使用) |
| 精度等級 | ±1%R、±0.5%R、±0.2%R（需特制） |
| 公稱壓力 | 1.0Mpa;1.6Mpa;2.5Mpa;4.0Mpa;6.3Mpa(其它壓力等級協議供貨) |
| 量程比 | 1:10；1:15；1:20 |
| 傳感器材質 | 304不銹鋼、316（L）不銹鋼等 |
| 使用條件 | 介質溫度：-20℃～+120℃ 環境溫度：-20℃～+60℃ |
| 相對濕度：5%~90% 大氣壓力：86KPa~106KPa | |

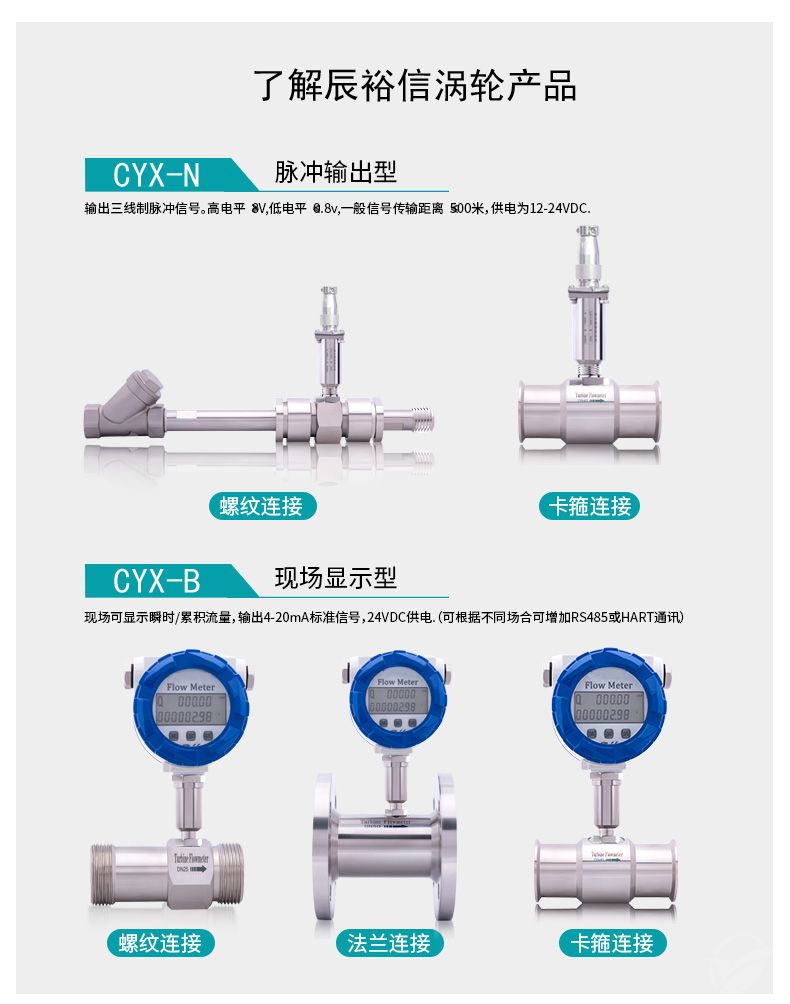

| 信號輸出功能 | 脈沖信號、4~20mA信號 |
| 通訊輸出功能 | RS485通訊、HART協議等 |
| 工作電源 | A.外電源：+24VDC |
| B.內電源： 3.6V鋰電池 | |
| 信號線接口 | 內螺紋M20×1.5 |
| 防爆等級 | ExdIIBT6或ExdIICT4 |
| 防護等級 | IP65或更高（可訂制） |

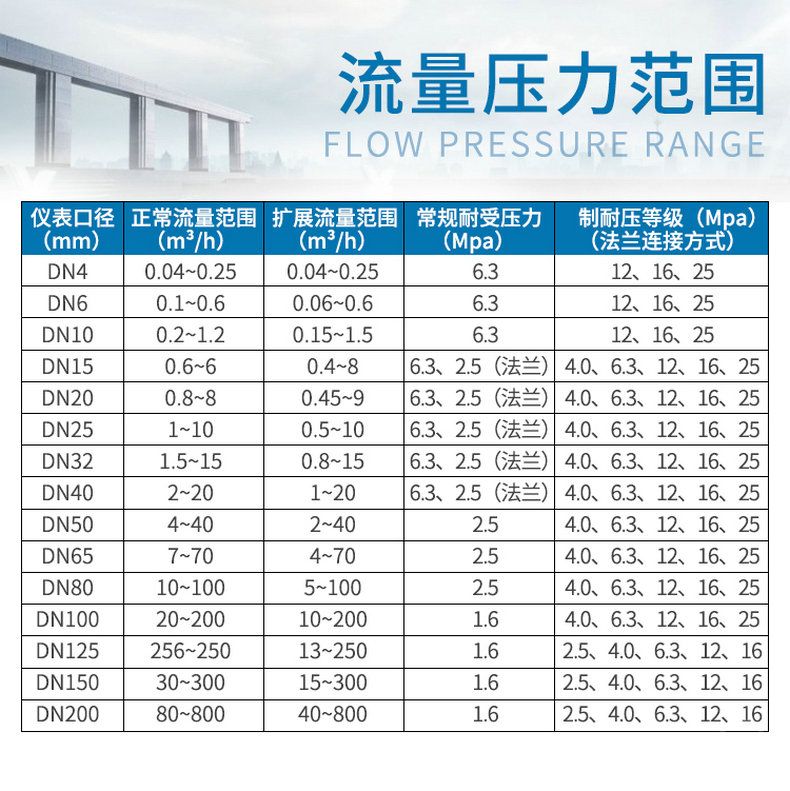

| 2.流量范圍及工作壓力 | ||||
| 儀表口徑 | 正常流量范圍（m3/h） | 擴展流量范圍（m3/h） | 常規連接方式 | 特制耐壓等級（MPa） |
| （mm） | 與耐壓等級 | （法蘭夾裝） | ||
| DN 4 | 0.04～0.25 | 0.04～0.4 | 螺紋連接/6.3MPa | 10、16、25 |
| DN 6 | 0.1～0.6 | 0.06～0.6 | 螺紋連接/6.3MPa | 10、16、25 |
| DN 10 | 0.2～1.2 | 0.15～1.5 | 螺紋連接/6.3MPa | 10、16、25 |
| DN 15 | 0.6～6 | 0.4～8 | 螺紋連接/6.3MPa | 4.0、6.3、10、16、25 |
| 法蘭連接/2.5MPa | ||||
| DN 20 | 0.8～8 | 0.45～9 | 螺紋連接/6.3MPa | 4.0、6.3、10、16、25 |
| 法蘭連接/2.5MPa | ||||
| DN 25 | 1～10 | 0.5～10 | 螺紋連接/6.3MPa | 4.0、6.3、10、16、25 |
| 法蘭連接/2.5MPa | ||||
| DN 32 | 1.5～15 | 0.8～15 | 螺紋連接/6.3MPa | 4.0、6.3、10、16、25 |
| 法蘭連接/2.5MPa | ||||
| DN 40 | 2～20 | 1～20 | 螺紋連接/6.3MPa | 4.0、6.3、10、16、25 |
| 法蘭連接/2.5MPa | ||||
| DN 50 | 4～40 | 2～40 | 法蘭連接/2.5MPa | 4.0、6.3、10、16、25 |
| DN 65 | 7～70 | 4～70 | 法蘭連接/2.5MPa | 4.0、6.3、10、16、25 |
| DN 80 | 10～100 | 5～100 | 法蘭連接/2.5MPa | 4.0、6.3、10、16、25 |
| DN 100 | 20～200 | 10～200 | 法蘭連接/1.6MPa | 2.5、4.0、6.3、10、16、25 |
| DN 125 | 25～250 | 13～250 | 法蘭連接/1.6MPa | 2.5、4.0、6.3、10、16 |
| DN 150 | 30～300 | 15～300 | 法蘭連接/1.6MPa | 2.5、4.0、6.3、10、16 |
| DN 200 | 80～800 | 40～800 | 法蘭連接/1.6MPa | 2.5、4.0、6.3、10、16 |
